O que é RFID?

RFID significa Radio Frequency Identification, ou Identificação por Radiofrequência. É uma tecnologia utilizada para identificar objetos, cartões, etiquetas e outros dispositivos através de ondas de radiofrequência.

Diferentemente de sistemas que exigem contato físico direto, determinadas tecnologias RFID permitem que o leitor detecte uma etiqueta ou cartão quando ele está próximo da antena.

Um sistema RFID normalmente possui pelo menos um leitor e uma etiqueta ou cartão que pode responder ao leitor.

Como funciona o RFID?

O funcionamento depende do tipo de sistema RFID utilizado. No caso de módulos como o RC522, o leitor cria um campo eletromagnético que permite a comunicação com cartões e tags compatíveis.

Quando uma tag compatível entra na área de leitura, o leitor pode iniciar a comunicação e obter informações disponíveis no cartão, incluindo seu identificador.

Em projetos com Arduino, o microcontrolador recebe essas informações através do módulo RFID e pode tomar uma decisão baseada nos dados recebidos.

O que é o módulo RC522?

O RC522 é um módulo leitor RFID bastante utilizado em projetos com Arduino. Ele é baseado no circuito integrado MFRC522.

O módulo pode trabalhar com cartões e tags compatíveis com determinados padrões de comunicação sem contato. O leitor normalmente utiliza a interface SPI para comunicar-se com o microcontrolador.

A biblioteca MFRC522 para Arduino foi criada especificamente para facilitar a comunicação entre placas Arduino e leitores baseados no MFRC522.

Componentes necessários

Para montar um projeto básico de RFID com Arduino Uno, podemos utilizar os seguintes componentes:

• Arduino Uno
• Módulo RFID RC522
• Cartão RFID compatível
• Chaveiro RFID compatível
• Cabos jumper
• Protoboard, se necessário
• Computador para programar o Arduino

Como Arduino e RC522 se comunicam?

O RC522 pode utilizar a interface SPI para comunicação com o Arduino. SPI significa Serial Peripheral Interface.

No Arduino Uno, os sinais principais utilizados nessa comunicação são MOSI, MISO e SCK. Também existe uma linha utilizada para selecionar o dispositivo, normalmente chamada SS ou SDA no módulo.

O pino RST é utilizado para reinicialização do módulo.

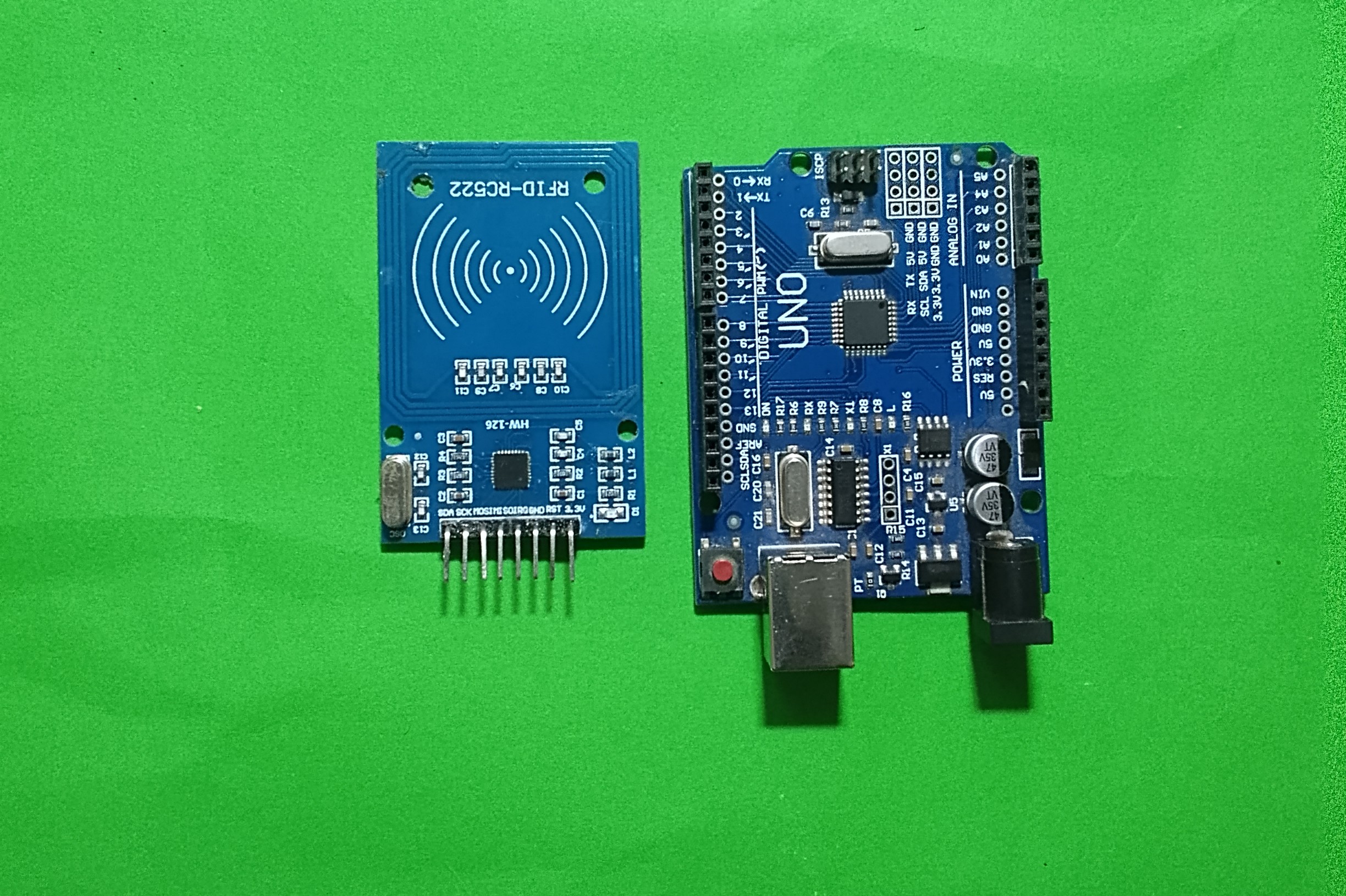

Ligação do RC522 ao Arduino Uno

Uma ligação típica entre um módulo RC522 e um Arduino Uno pode ser organizada da seguinte maneira:

Essa é uma configuração típica documentada para Arduino Uno e MFRC522. A própria documentação da biblioteca apresenta os respectivos pinos SPI e RST para o Uno.

Instalando a biblioteca MFRC522

Para facilitar o desenvolvimento do projeto, podemos utilizar a biblioteca MFRC522.

Essa biblioteca fornece funções para inicializar o leitor, detectar cartões, ler o UID e realizar diferentes operações relacionadas aos cartões compatíveis.

A biblioteca está disponível publicamente no GitHub e possui documentação e exemplos para projetos com Arduino.

Primeiro projeto: ler o UID do cartão

Depois de realizar a ligação e instalar a biblioteca, podemos criar um programa simples para detectar um cartão e mostrar seu UID no Monitor Serial.

#include
#include

#define SS_PIN 10
#define RST_PIN 9

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {

Serial.begin(9600);

SPI.begin();

rfid.PCD_Init();

Serial.println("Aproxime um cartao RFID...");

}

void loop() {

if (!rfid.PICC_IsNewCardPresent()) {
    return;
}

if (!rfid.PICC_ReadCardSerial()) {
    return;
}

Serial.print("UID: ");

for (byte i = 0; i < rfid.uid.size; i++) {

    if (rfid.uid.uidByte[i] < 0x10) {
        Serial.print("0");
    }

    Serial.print(
        rfid.uid.uidByte[i],
        HEX
    );

    if (i < rfid.uid.size - 1) {
        Serial.print(":");
    }

}

Serial.println();

rfid.PICC_HaltA();

}

Esse princípio é semelhante ao utilizado em exemplos publicados no Arduino Project Hub para leitura de cartões com RC522.

O que é o UID?

UID significa Unique Identifier. Em projetos simples, ele pode ser utilizado pelo programa para distinguir um cartão de outro.

Por exemplo, o programa pode comparar o UID lido pelo RC522 com uma lista de identificadores cadastrados.

Se o UID estiver na lista, o Arduino pode executar uma ação. Caso contrário, pode ignorar o cartão ou executar outra ação.

Identificando cartões autorizados

Uma aplicação bastante comum em projetos educacionais é criar uma lista de cartões autorizados.

O Arduino lê o UID do cartão e compara o resultado com os identificadores armazenados no programa.

String cartaoAutorizado = "A1:B2:C3:D4";

bool verificarCartao(String uid) {

if (uid == cartaoAutorizado) {
    return true;
}

return false;

}

Esse exemplo serve para demonstrar a lógica de comparação. Em um projeto real, a forma de armazenar e proteger credenciais deve ser escolhida de acordo com o nível de segurança necessário.

O que pode ser feito com RFID e Arduino?

A combinação de Arduino e RFID permite criar diversos projetos de aprendizagem e prototipagem.

• Controle de presença
• Identificação de objetos
• Controle de acesso em protótipos
• Sistemas de cadastro de cartões
• Automação experimental
• Projetos de inventário
• Identificação de equipamentos
• Projetos educativos de Internet das Coisas
• Sistemas de registro
• Experimentos com comunicação sem contato

RFID com LED

Uma maneira simples de visualizar o funcionamento do sistema é adicionar LEDs.

Por exemplo, um LED verde pode representar uma leitura reconhecida e um LED vermelho pode representar um cartão que não está cadastrado.

Essa abordagem é bastante útil para quem está começando porque permite observar imediatamente o resultado da leitura.

RFID com buzzer

Outra possibilidade é utilizar um buzzer para produzir um aviso sonoro quando uma tag for detectada.

O Arduino pode programar diferentes padrões de sinal sonoro para representar diferentes situações.

RFID com display

Também é possível combinar o RC522 com um display LCD ou OLED.

Dessa forma, o sistema pode mostrar mensagens como:

• Cartão detectado
• UID identificado
• Cartão cadastrado
• Cartão não cadastrado
• Aproxime o cartão

Limitações e segurança

É importante compreender que um projeto educacional baseado apenas na leitura do UID não deve ser considerado um sistema de segurança de alto nível.

A documentação da biblioteca MFRC522 alerta especificamente que o UID não deve ser utilizado sozinho como mecanismo de segurança, pois existem cartões cujo UID pode ser alterado. Além disso, o sistema de criptografia Crypto1 utilizado em determinados cartões MIFARE Classic possui limitações conhecidas.

Portanto, para aplicações reais que envolvam segurança importante, é necessário utilizar mecanismos de autenticação e proteção apropriados ao projeto.

Problemas comuns com o RC522

O cartão não é detectado

Verifique primeiro a alimentação, os cabos SPI e os pinos utilizados no programa.

O Arduino não reconhece o módulo

Confira se os pinos SS, RST, MOSI, MISO e SCK estão corretamente conectados.

O leitor funciona de forma instável

Verifique a alimentação do módulo e a qualidade das conexões. Também é importante evitar cabos soltos ou conexões incorretas.

A biblioteca apresenta erro

Confirme se a biblioteca MFRC522 correta está instalada e se o código corresponde à versão da biblioteca utilizada.

Por que utilizar Arduino com RFID?

O Arduino é interessante para projetos RFID porque simplifica bastante a programação do microcontrolador.

O desenvolvedor pode concentrar-se na lógica do projeto, enquanto a biblioteca cuida de grande parte da comunicação necessária com o leitor.

Isso torna a combinação Arduino + RC522 especialmente interessante para estudantes, makers e pessoas que estão aprendendo eletrônica e programação.

Conclusão

RFID é uma tecnologia que permite identificar cartões e tags utilizando comunicação por radiofrequência. Quando combinada com Arduino, ela abre espaço para muitos projetos de eletrônica, automação e prototipagem.

O módulo RC522 baseado no MFRC522 é uma das opções mais populares para experimentar essa tecnologia. Sua comunicação com o Arduino pode ser realizada através da interface SPI, utilizando uma biblioteca específica para facilitar o desenvolvimento.

A partir de um projeto simples de leitura do UID, é possível evoluir para sistemas com LEDs, buzzers, displays, armazenamento de dados e outras funcionalidades.

Entretanto, projetos destinados a segurança real precisam de mecanismos adicionais de autenticação e não devem depender exclusivamente do UID de um cartão.

Fontes e créditos

As informações técnicas deste artigo foram consultadas em documentação e projetos relacionados ao Arduino e ao MFRC522.

• Arduino Documentation — https://docs.arduino.cc/
• Arduino Project Hub — projeto de exemplo utilizando Arduino Uno e RC522: https://projecthub.arduino.cc/hyperduino/how-to-use-the-rc522-rfid-module-with-arduino-2859b8
• Biblioteca MFRC522 no GitHub — https://github.com/miguelbalboa/rfid
• Documentação MFRC522 — https://github.com/MajenkoLibraries/MFRC522
