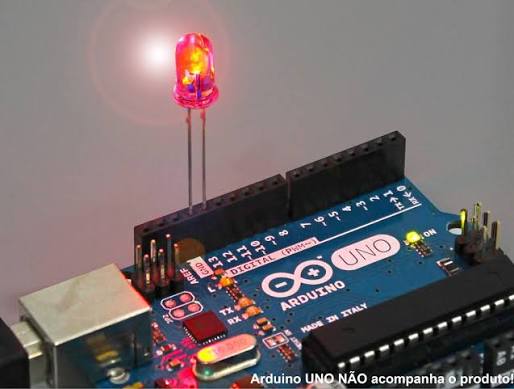

LED Pisca-Pisca com Arduino: Primeiro Projeto

Aprenda a fazer um LED piscar com Arduino Uno e Arduino IDE. Neste projeto vamos entender setup(), loop(), pinMode(), digitalWrite() e delay().

🎯 Objetivo: controlar um LED através do pino digital 13 e aprender os fundamentos da programação Arduino.

O que é Arduino?

Arduino é uma plataforma de prototipagem usada em projetos de eletrônica, automação e robótica. Neste projeto usamos o Arduino Uno.

🔵 Arduino Conheça mais sobre Arduino no JN Portfolio.

Componentes

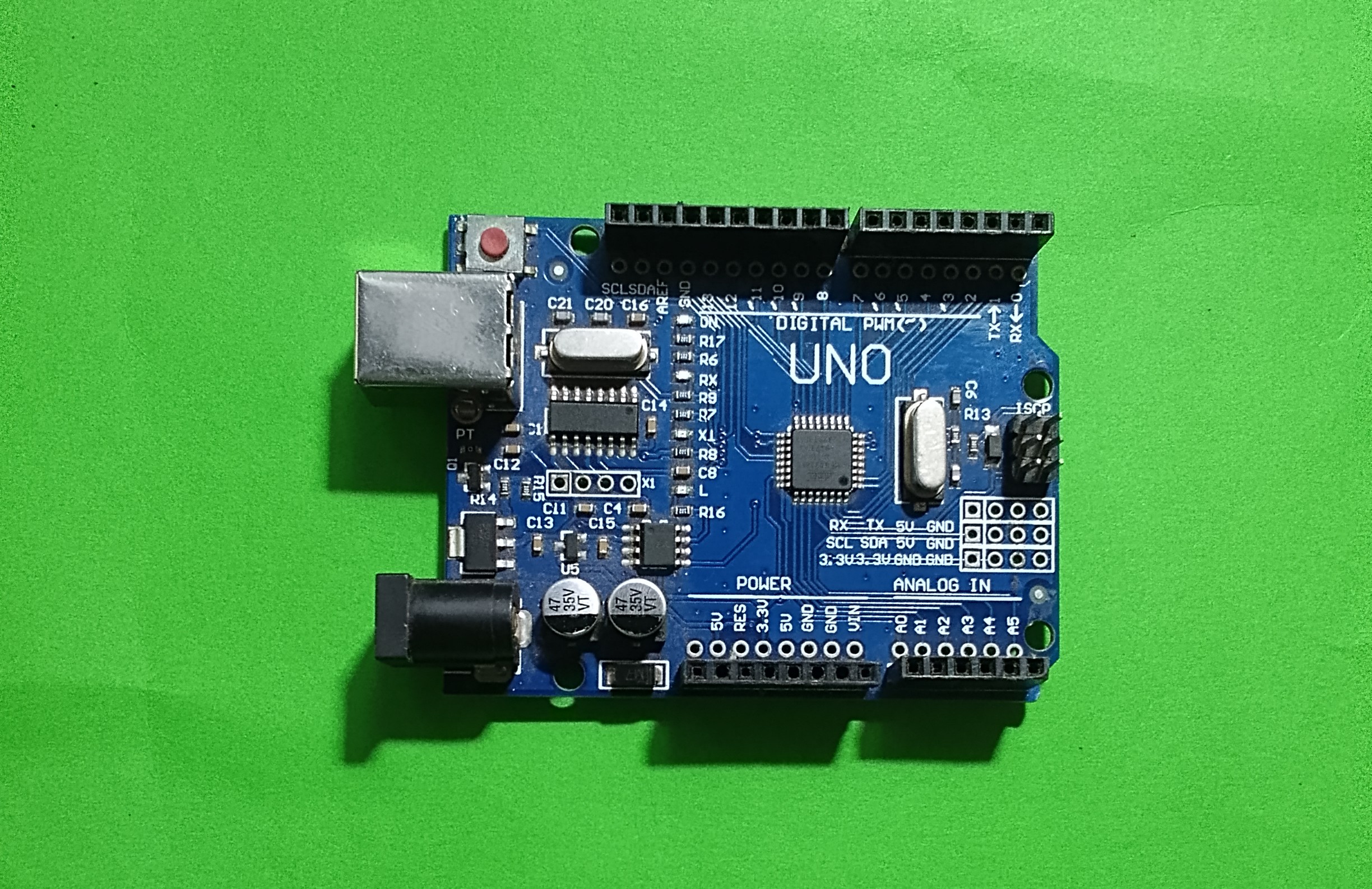

Arduino Uno

Controla o circuito e executa o programa.

LED

Componente que será ligado e desligado.

Resistor

Limita a corrente do LED externo.

Protoboard

Permite montar o circuito sem solda.

Cabos jumper

Fazem as conexões do circuito.

Pino 13

O Arduino Uno possui vários pinos digitais. O pino 13 é especial neste exemplo porque possui um LED integrado na placa.

Código

LED_Pisca_Pisca.ino

// LED Pisca-Pisca - JN Portfolio

void setup() {
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH);
  delay(1000);

  digitalWrite(13, LOW);
  delay(1000);
}

Entendendo o código

setup()

Executado uma vez ao iniciar o Arduino.

pinMode()

pinMode(13,OUTPUT) configura o pino 13 como saída.

loop()

Executado continuamente enquanto o Arduino estiver ligado.

digitalWrite()

HIGH liga o pino e LOW desliga.

delay()

delay(1000) cria uma pausa de 1000 ms, ou 1 segundo.

Como funciona?

Arduino inicia

↓

pinMode(13, OUTPUT)

↓

LED ON

↓

delay(1000)

↓

LED OFF

↓
